今天，欧亚小编将重点分析板式换热器结垢、渗漏、压降大、换热效果差等四类典型故障的表现特征、成因机理和解决方法。
一、总论：板式换热器(Plate Heat Exchanger, PHE)是由一组褶皱金属板片交错叠置而成的高效紧凑式换热设备,广泛应用于制冷系统、供暖、化工、食品等领域。与同等换热量的壳管式换热器相比,PHE具有传热系数大、体积小、重量轻、结构灵活等优势,但其狭长的流道结构和多层复杂密封也带来了结垢、渗漏等独特故障。
据统计,PHE故障率高达30%以上,且80%集中在结垢和渗漏。这些故障往往导致换热器热阻增大、压降上升,制冷系统能效下降20%以上,严重时甚至引发介质泄露、板片腐蚀等安全事故。因此,深入分析PHE常见故障成因,总结诊断、维修、预防措施,对于提高制冷系统运行效率和可靠性具有重要意义。
国内外学者围绕PHE故障诊断与维修开展了大量研究。马国梁等总结了PHE结垢的影响因素,提出了基于神经网络的结垢诊断方法。王振东等搭建了PHE渗漏在线监测系统,实现了基于小波分析的内漏诊断。程林等建立了多尺度PHE堵塞度学模型,揭示了堵塞过程的多时空演化特征。刘彦辰等研究了PHE热应力变形规律,提出了基于温度均匀化的变形控制策略。国外学者Jun等开发了PHE结垢智能诊断专家系统,诊断准确率达90%以上。Omer等优化了PHE流道曲面形貌,采用纳米结构涂层,将结垢量降低60%。但总体而言,现有研究多聚焦单一故障的机理和诊断,对不同故障的全面性对比、系统性总结尚不够,难以满足工程实践需求。
鉴于此,本文拟从结垢、渗漏、压降大、换热恶化等四类典型故障入手,系统阐述其成因机理、表现特征和解决方法,结合案例剖析不同诊断、检修、预防措施的优劣和实施要点,在现有研究基础上进一步完善提升,以期为制冷工程师科学高效地运维PHE提供借鉴。

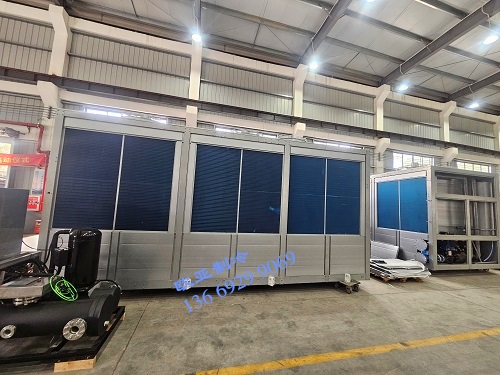

欧亚制冷工厂|蒸发式冷热机组
二、结垢的诊断与处理
1.结垢的表现与危害
PHE结垢是由冷热流体中的水垢、污泥等杂质在狭窄流道内沉积、固结引起的,是最常见也是最难根治的故障。
具体表现为:
(1)换热系数下降:
水垢在传热面上的累积会形成附加热阻,使得PHE总传热系数下降。当结垢量每增加100g/m2,传热系数可下降15%~20%。
(2)压降上升:
结垢会引起流道截面收缩,粗糙度增大,进而导致流体压降上升。当管壁面结垢厚度超过0.5mm时,压降可增加30%以上。
(3)腐蚀加剧:
结垢与板片表面形成的浓差电池,加速了局部电化学腐蚀过程,导致板片点蚀、穿孔等损伤。
(4)振动噪声:
结垢使得流体脉动加剧,高速冲刷引起板片振动,产生刺耳噪声,严重时会诱发渗漏。
上述问题会显著恶化PHE换热性能,降低制冷系统能效。当结垢量达到400g/m2时,制冷量损失可高达25%。此外,腐蚀穿孔也会污染介质,危及食品安全。
2.结垢的成因分析
PHE结垢是水质、材料、工况等多因素耦合作用的结果,具体成因包括:
(1)水质条件:
流体中的Ca2+、Mg2+等硬度离子是结垢的物质基础。当碳酸盐硬度超过150ppm,极易结垢。此外,pH值、溶解氧等也影响垢的沉积。
(2)板片材质:
不同材质对结垢有不同倾向性。不锈钢板片虽耐腐蚀,但表面能高,极易吸附水垢;钛板虽抗垢性能优异,但成本较高。
(3)水力工况:
流体速度过低,不利于垢的剥离;流速过高,则加剧了垢的冲刷沉积。当雷诺数Re在2000~4000时,最易结垢。
(4)热力工况:
流体温度的骤升骤降会导致垢的析出。统计表明,当冷热流体进出口温差超过5℃时,结垢量会增加20%以上。
(5)流道结构:
PHE波纹板片的流道弯曲狭窄,极易产生死水区,成为垢的聚集点。当波峰波谷夹角小于45°时,垢厚度可超过1mm。
3.结垢的诊断与处理
针对PHE结垢问题,可采取以下诊断、清洗、预防措施:
(1)诊断监测
传统PHE多依靠定期拆检发现结垢,费时费力。先进的诊断方法包括:测量进出口温差,计算传热系数随时间的衰减速率;测量进出口压差,评估流道堵塞程度;采用射线、超声等无损检测技术,扫描板片结垢分布。马国梁等[21]还提出了基于BP神经网络的智能诊断模型,输入运行参数,即可预测结垢量,诊断准确率达95%。
(2)清洗除垢
轻度结垢可采用化学清洗,即向PHE内循环低浓度酸碱溶液,溶解分解水垢。常用酸洗剂有盐酸、硫酸等,碱洗剂有NaOH、Na3PO4等。酸洗适用于碳酸盐垢,碱洗适用于油脂、泥沙等污垢。但化学药剂有腐蚀风险,应严格控制浓度和时间。
重度结垢则需机械清洗,常用高压水射流冲洗,再用尼龙刷等工具刮除顽固垢。对于螺旋板PHE,可采用弹性橡胶球清洗法,即让海绵弹球随水流冲刷通道,冲击剥离水垢。但机械清洗易损伤板片,应定期检查密封垫。
(3)预防抑制
从源头上抑制PHE结垢,可从水质处理、材料选择、工况优化等方面入手。水质软化可采用树脂交换、电渗析等方法,去除水中Ca2+、Mg2+;加入阻垢剂如EDTA、聚合磷酸盐等,也可抑制垢的形成。此外,优选亲水抗垢涂层的板片,并合理匹配波纹角度,可最大化抑垢自清洁能力。
工况优化方面,应控制进出口温差在3℃以内,避免温度骤变;调节流速使雷诺数维持在4000以上,强化流体剪切,减少垢沉积。程林等采用仿生布置波纹角度,增大掠流攻角,抑垢量降低50%以上。Ebert等[26]在PHE进口加装旋流器,形成旋转冲刷,垢厚降低70%。
三、渗漏的诊断与处理
1.渗漏的表现与危害
PHE的渗漏主要包括板间介质内漏和机体外漏两种类型,其危害性体现在:
(1)介质污染:
板间内漏会导致冷热流体相互渗入,污染介质,严重时影响产品质量,甚至危及食品安全。
(2)能量损失:
外漏使PHE内介质泄露,不仅浪费能量,还会恶化换热效果,降低制冷系统能效。
(3)腐蚀泄露:
外漏的化学介质残留在PHE外壳上,加速腐蚀,甚至渗入保温层引发电化学反应,诱发二次泄露事故。
(4)环境污染:
有毒有害介质泄露会污染环境,危害人体健康,并有可能引发火灾、爆炸等次生灾害。
2.渗漏的成因分析
引发PHE渗漏的主要原因包括:
(1)胶垫失效:
板片间的橡胶密封垫在高温高压、振动磨损等作用下,易老化开裂、脱落变形,造成渗漏通道。
(2)板片腐蚀:
板片材料选型不当,或防腐蚀涂层老化剥落,易导致板片点蚀穿孔,引发外漏。
(3)焊缝开裂:
PHE接管与板片的焊缝质量缺陷,在振动冲击下易开裂。对于半焊式PHE,焊缝根部应力集中尤为突出。
(4)安装问题:
橡胶垫片安装不当,螺栓紧固力矩不均匀,会引起局部密封失效。对位螺杆松动错位,也会导致垫片脱落。
(5)水锤冲击:
PHE启停时,管路瞬时压力骤变,产生水锤效应,冲击板片,导致变形开裂。
3.渗漏的诊断与处理
针对PHE渗漏问题,可采取以下诊断、检修、预防措施:
(1)诊断检测
传统渗漏检测主要依靠观察法和水压试验法。观察渗漏痕迹、滴液,结合试压曲线判断泄露点;注入染色渗透剂,借助压差使其渗透,再通过目视或光谱仪检测,可判别内漏。
先进的检测方法如声发射法,通过检测PHE表面的声发射信号频率、振幅确定漏点位置,定位精度可达0.5m。漏磁法则利用渗漏磁场与漏孔的关联性,用磁记录仪扫描PHE表面,绘制磁场分布云图,可检出0.1mm以下的微小漏孔。此外,热成像、X射线等无损检测技术也可用于渗漏诊断。
(2)检修更换
对于胶垫破损引起的渗漏,须拆开PHE,更换失效垫片。选择与介质相容的材料,并保证垫片尺寸公差在0.5mm以内。对于板片腐蚀穿孔,轻微时可堵焊修补,严重时需整片更换。焊接应采用氩弧焊,焊缝应饱满均匀,无气孔、裂纹。
检修时还应彻底清理PHE内外污垢,必要时进行化学清洗。重新装配时应确保橡胶垫匹配到位,紧固螺栓拧紧力矩控制在设计值的105%以内。检修后应进行48h以上的压力试漏,压力应为额定工作压力的1.5倍。
(3)预防措施
从设计源头预防渗漏,应选择耐温耐压、柔韧性好的橡胶垫材料,并合理设置压紧螺栓布置,减小胶垫应力。优化板片折角圆弧过渡,减小应力集中,提高抗疲劳强度。Wang等采用自润滑改性PTFE涂层,提高了PHE垫片使用寿命3倍以上。
从运行工况优化渗漏,应平稳启停,减少瞬时压力冲击。压力波动范围控制在0.05MPa以内,温度波动控制在2℃以内。减振基座、软管连接也有助于降低水锤效应。
从维护策略来看,应加强在役检漏,及时发现隐患。可在PHE进出口装设声发射传感器,实时监测泄漏信号。定期拆检维修,清洁板片,检查垫片和紧固件,并做防腐刷漆。合理制定检修周期,如聚丙烯垫片PHE运行8000h需检修,而丁腈垫片则需12000h。

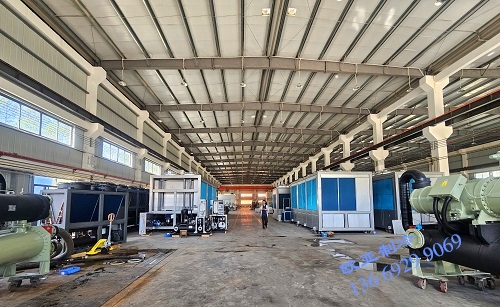

以上文字内容源于网络，图片为欧亚制冷工厂实拍

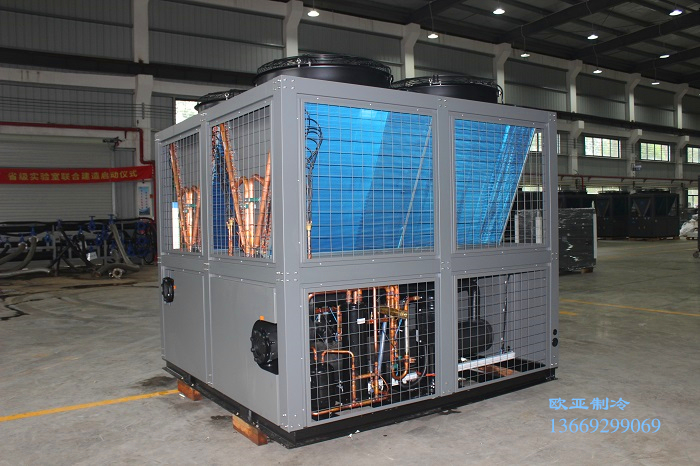

欧亚低环温涡旋式风冷冷热机组
